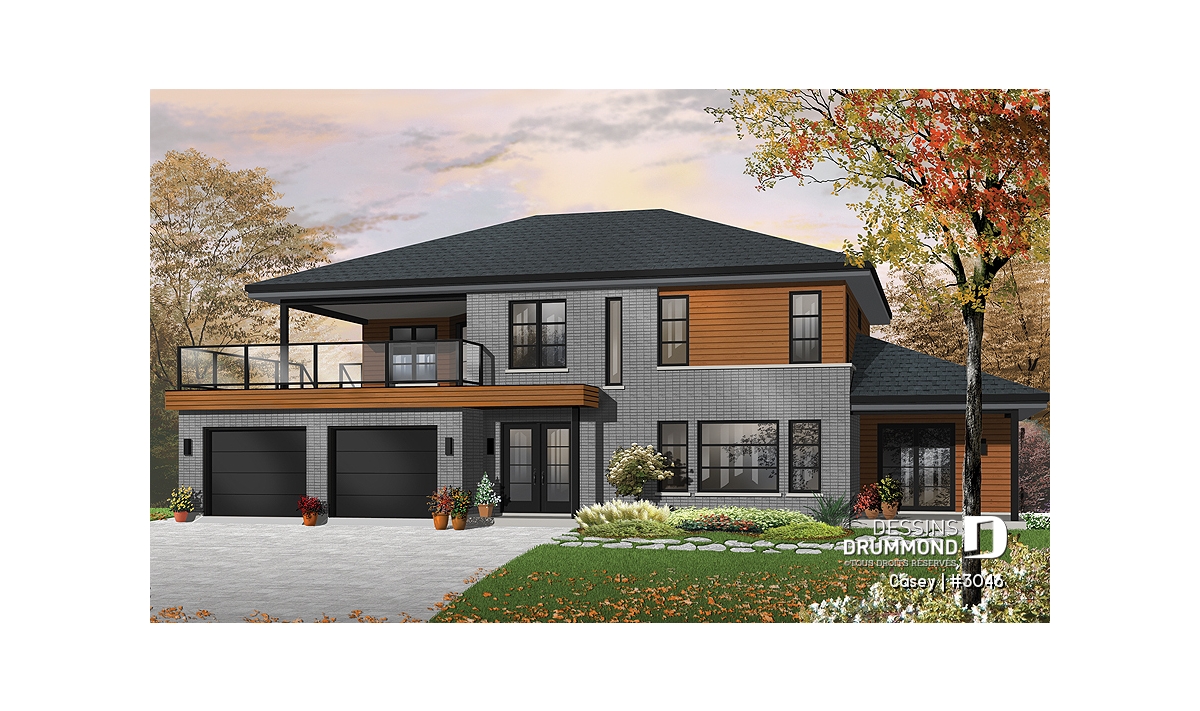

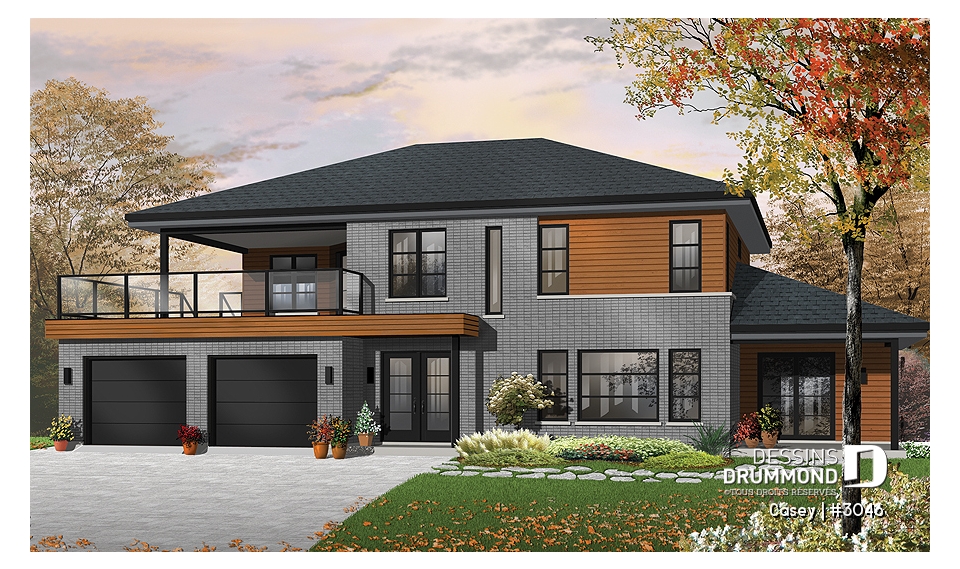

Vue avant - MODÈLE DE BASE - Plan de maison bi-génération contemporaine, 1 ou 2 chambres et grande terrasse à chaque unité - Casey

Vue avant - MODÈLE DE BASE

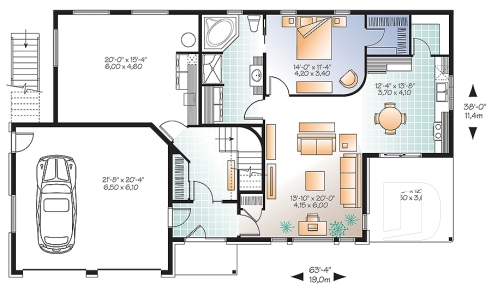

Rez-de-chaussée - Plan de maison bi-génération contemporaine, 1 ou 2 chambres et grande terrasse à chaque unité - Casey

Rez-de-chaussée

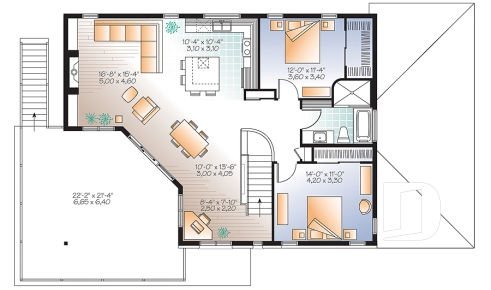

Étage - Plan de maison bi-génération contemporaine, 1 ou 2 chambres et grande terrasse à chaque unité - Casey

Étage

Vue avant - MODÈLE DE BASE - Casey

Vue avant - MODÈLE DE BASE

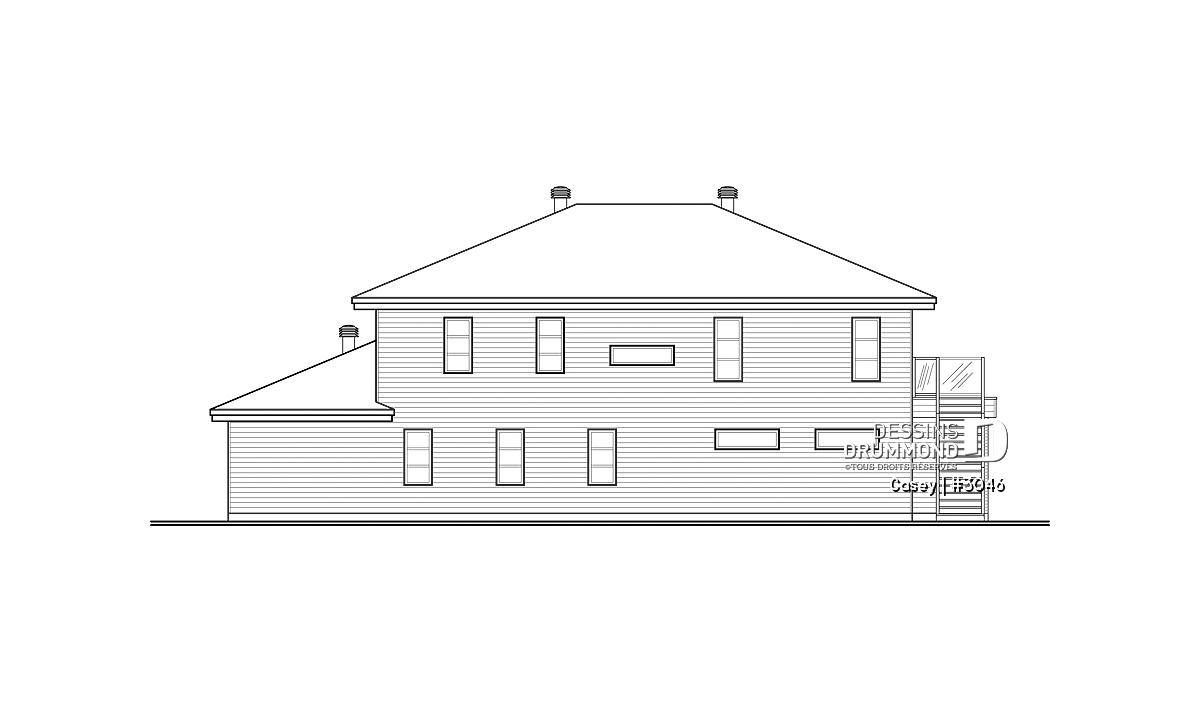

Élévation arrière - Casey

Élévation arrière

Casey Plan de maison 3046

Plan de maison bi-génération contemporaine, 1 ou 2 chambres et grande terrasse à chaque unité

À partir de

2175$

Fiche technique sommaire Plan #3046
Estimation ($) 727,851$
Surface habitable 2729 pi² Chambre 1, 2, 3
Salle de Bain 1 Salle d'eau -
Fondation incluse Dalle flottante Garage 2 voitures
Largeur 63'4" Profondeur 38'0"

Besoin d’aide ?

Nos experts vous guident dans votre projet grâce à plus de 30 bureaux au Québec.

Joignez-nous

Consultez notre guide utilisateur

Un outil conçu pour vous simplifier la vie.

Ouvrir le guide

Besoin d’une assurance habitation ?

Pour obtenir votre prix, c’est juste ici

Obtenir une soumission

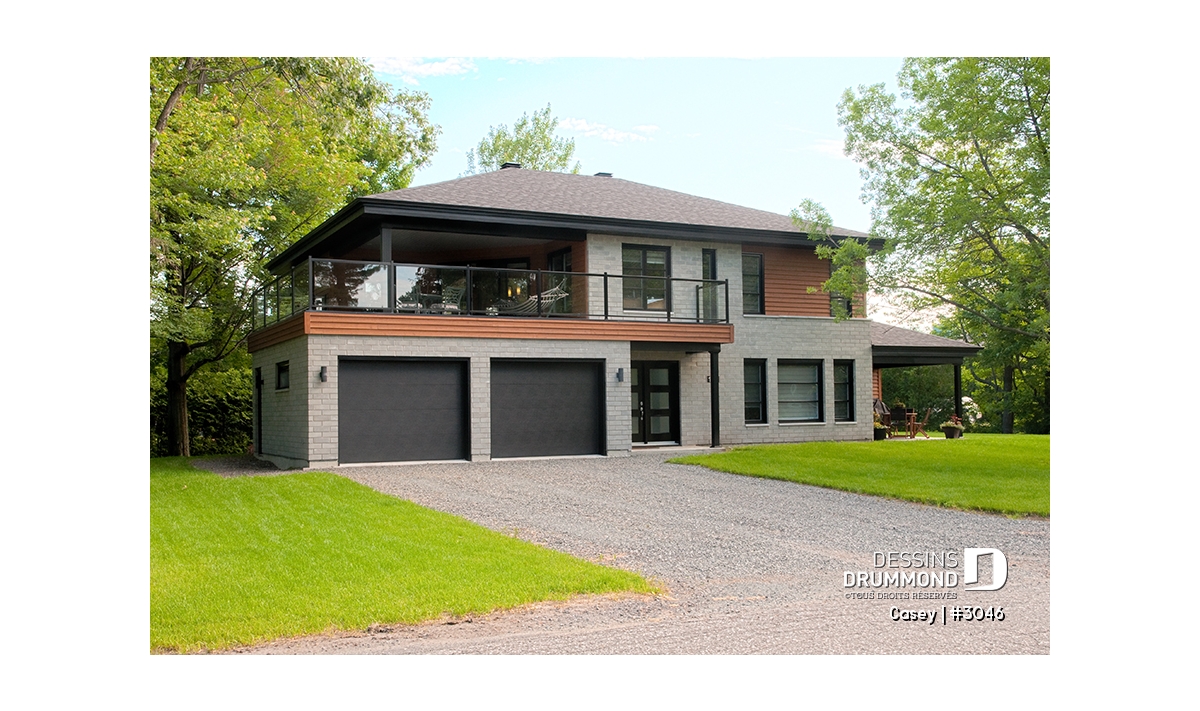

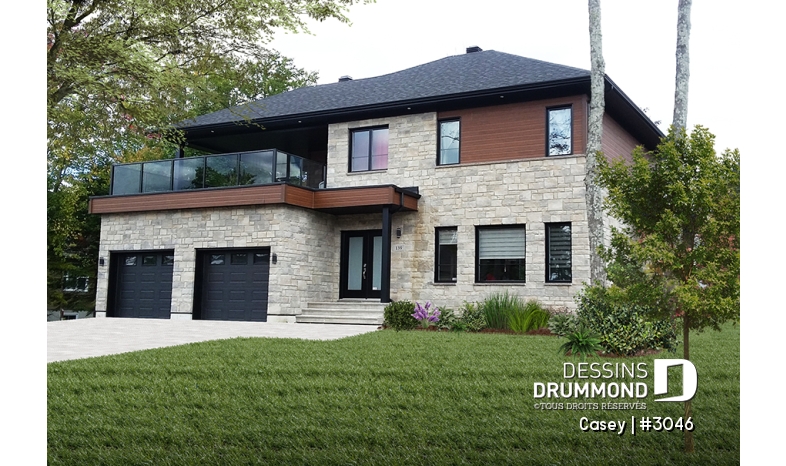

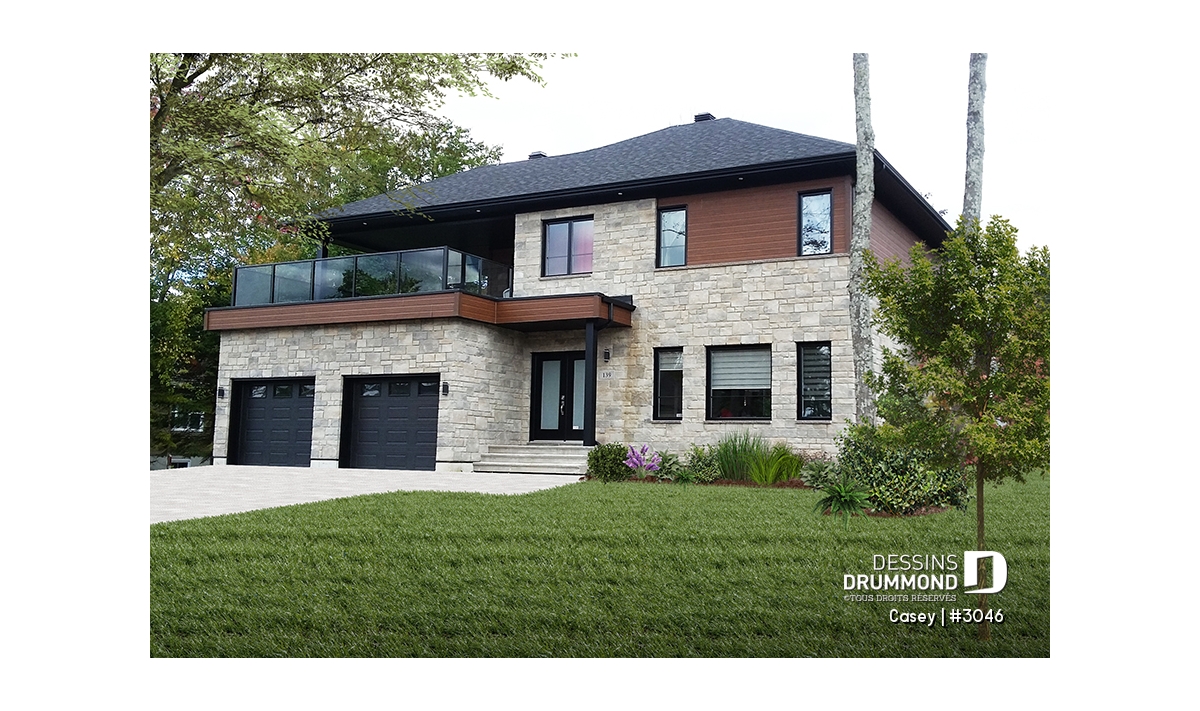

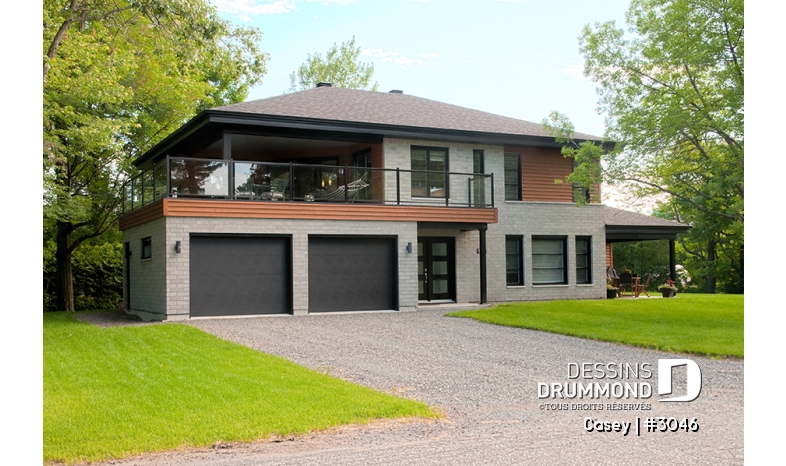

Photos du plan Casey

Les photos de cette maison peuvent différer du plan d'origine, duquel elles proviennent. Pour toute modification, veuillez contacter l’un de nos 30 bureaux.

Détails supplémentaires

Estimation

Spécifications générales

Surface aménagée totale
2729 pi²
Rez-de-chaussée
1483 pi²
Étage
1246 pi²
Largeur
63'4"
Profondeur
38'0"
Hauteur dessus fondations au faite
25'9"
Murs extérieurs
2 X 6
Murs extérieurs
2 X 6
Autres fondations disponibles (des frais peuvent s'appliquer)
Vide sanitaire, Dalle monolithique
Code Entrepreneur
MC

Spécifications sur les pièces

Chambre(s)
1, 2, 3
Salle(s) de bain complète(s)
1
Demi Salle(s) de Bain
-
Type de garage
2 voitures (483 pi²)
Superficie balcon et/ou perron abrité
-

Spécifications des unités

Logement 1 principal
Logement 2 secondaire
Surface aménagée totale
1727 pi²
943 pi²
Rez-de-chaussée
481 pi²
943 pi²
Étage
1246 pi²
Largeur
44' 8"
36' 0"
Profondeur
33' 4"
33' 4"
Hauteur dessus fondations au faite
25' 9"
25' 9"
Murs extérieurs
2 X 6
2 X 6
Type de fondation
Dalle flottante
Dalle flottante
Chambre(s)
2
1
Salle(s) de bain
1
1
Demi Salle(s) de Bain
-
-
Type de garage
2 voitures (483 pi2)
-
Espace boni aménageable
-
-
Rangement boni
-
-

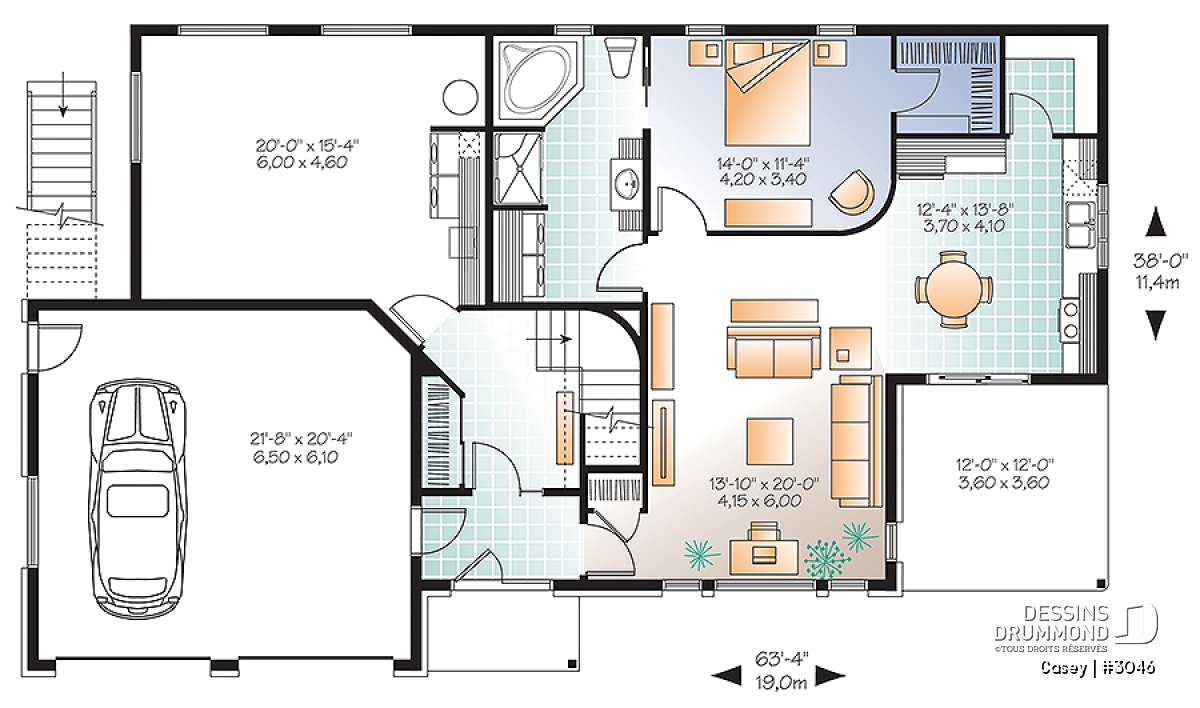

Rez-de-chaussée

Pièces
Dimensions
Plafond
Entrée ou vestibule
9'2" x 4'10"
~ 8'0"
Salle de séjour
13'10" x 20'0"
~ 8'0"
Chambre à coucher
14'0" x 11'4"
~ 8'0"
Garde-robe
6'0" x 5'8"
~ 8'0"
Salle de bain/buanderie
8'8" x 15'6"
~ 8'0"
Cuisine/dinette
12'4" x 13'8"
~ 8'0"
Garde-manger
5'4" x 5'8"
~ 8'0"
Atelier/rangement
20'0" x 15'4"
~ 8'0"
Entrée ou vestibule
12'8" x 10'4"
~ 8'0"
Garde-robe
2'2" x 6'6"
~ 8'0"
Garage
21'8" x 20'4"
~ 8'6"

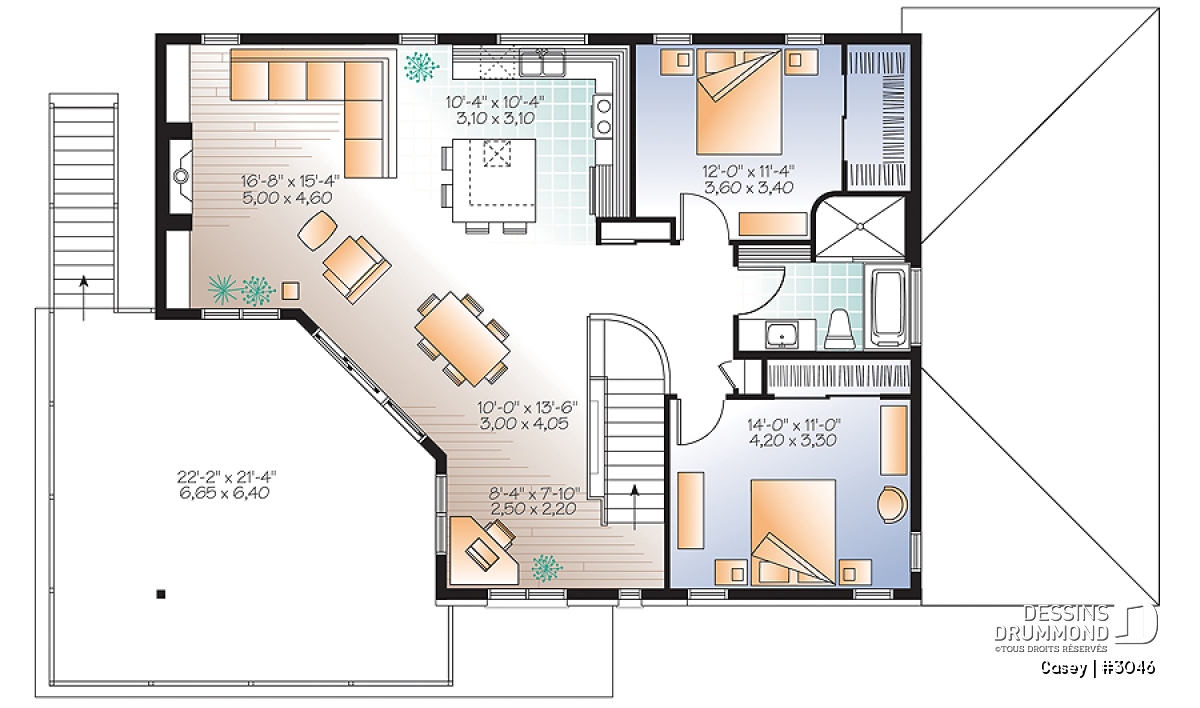

Étage

Pièces
Dimensions
Plafond
Bureau à domicile
8'4" x 7'10"
~ 8'0"
Salle à manger
10'0" x 13'6"
~ 8'0"
Salle de séjour
16'8" x 15'4"
~ 8'0"
Cuisine/dinette
10'4" x 10'4"
~ 8'0"
Garde-manger
4'0" x 1'0"
~ 8'0"
Chambre à coucher
12'0" x 11'4"
~ 8'0"
Garde-robe
3'8" x 8'6"
~ 8'0"
Chambre à coucher
14'0" x 11'0"
~ 8'0"
Garde-robe
8'4" x 2'0"
~ 8'0"
Salle de bain complète
10'0" x 9'0"
~ 8'0"
Lingerie
4'2" x 1'0"
~ 8'0"

Plan de maison intergénérationnelle avec garage et superbes terrasses

Eh oui, il y a toujours de la demande pour ce type de construction et Dessins Drummond se fait un plaisir de vous offrir ce modèle 3046 comme solution attrayante pour tous ceux à la recherche d’un plan bi-générations fonctionnel et respectant l’intimité de chacun des occupants.

Ainsi, à l’extérieur, on constate la présence d’une terrasse abritée au-dessus du garage (logement famille) et d’un patio abrité à la droite que l’on a tôt fait d’associer à papi et mamie. De plus, une entrée partagée et de bon format nous donne accès aux deux logements tout comme au garage.

Le logement des aînés, situé au rez-de-chaussée, suggère un atelier de grand format (ou chambre #2 de cette unité), une grande salle de séjour, un bel espace cuisine/dînette avec garde-manger walk-in, une chambre des maîtres avec grande garde-robe et une salle de bain complète avec coin buanderie intégré.

À l’étage, la famille bénéficie d’un logement avec secteur activités entièrement ouvert et abondamment fenêtré incluant un coin bureau juste au haut de l’escalier. C’est aussi un foyer à la salle de séjour, un accès à cette grande terrasse en majeure partie couverte, deux belles chambres et une salle de bain complète avec douche de 62po x 42po. Sans oublier ce vaste atelier/rangement et buanderie situé au rez-de-chaussée et à l’arrière du garage.

Éléments distinctifs

Concept bi-générations fort bien organisé avec logement secondaire en deça du 60% des pi2 attribués au logement principal. Foyer au logement de l'étage. Terrasse ou patio extérieur abrité à chaque logement. Garage double et vaste espace atelier/rangement/buanderie pour le logement de l'étage ou logement 1.

Particularité(s) du plan

Aire ouverte, Garde-manger, Foyer, Salle de lavage au rez-de-chaussée, Salle de lavage au rez-de-chaussée, Ilôt, Meuble(s) encastré(s), Vue paronamique, Terrasse abritée, Terrasse abritée, Bain et douche séparés, Coin bureau

Style(s) architectural du plan

Contemporain / Zen, Moderne, Mid-century
